การวิเคราะห์เหตุผลและวิธีแก้ปัญหาสำหรับการดื่มด่ำกับระบบไฮดรอลิกของไฮดรอลิกในระบบไฮดรอลิก?

แนะนำ

กระบอกไฮดรอลิกเป็นแอคทูเอเตอร์ที่ใช้กันทั่วไปในระบบไฮดรอลิก ความมั่นคงในการปฏิบัติงานของพวกเขาส่งผลโดยตรงต่อประสิทธิภาพของระบบทั้งหมด วันนี้เรามาพูดคุยเกี่ยวกับปัญหาทั่วไปเกี่ยวกับการดำเนินการไฮดรอลิกกระบอกสูบ ทำไมพวกเขามักจะลดลงด้วยตัวเองเมื่อถูกล็อค? ก่อนอื่นมาพูดคุยเกี่ยวกับโครงสร้างและหลักการทำงานของกระบอกสูบไฮดรอลิก

1. โครงสร้างทรงกระบอกไฮดรอลิกและหลักการทำงาน

A กระบอกไฮดรอลิกโดยทั่วไปจะประกอบด้วยฝาปิดด้านหลังกระบอกกระบอกสูบก้านลูกสูบชุดลูกสูบและฝาปิดด้านหน้า เพื่อป้องกันการรั่วไหลของน้ำมันจากกระบอกสูบหรือจากห้องแรงดันสูงไปยังห้องแรงดันต่ำแมวน้ำจะถูกติดตั้งระหว่างกระบอกสูบและฝาปิดท้าย, ลูกสูบและก้านลูกสูบ, ลูกสูบและกระบอกสูบกระบอกสูบและแท่งลูกสูบและฝาปลายด้านหน้า มีการติดตั้งตัวป้องกันฝุ่นที่ด้านนอกของฝาปิดด้านหน้า เพื่อป้องกันไม่ให้ลูกสูบโดดเด่นหัวกระบอกสูบเมื่อหดกลับไปยังจุดสิ้นสุดของจังหวะอย่างรวดเร็วอุปกรณ์บัฟเฟอร์จะถูกติดตั้งที่ส่วนท้ายของกระบอกไฮดรอลิก อาจจำเป็นต้องใช้อุปกรณ์ไอเสีย

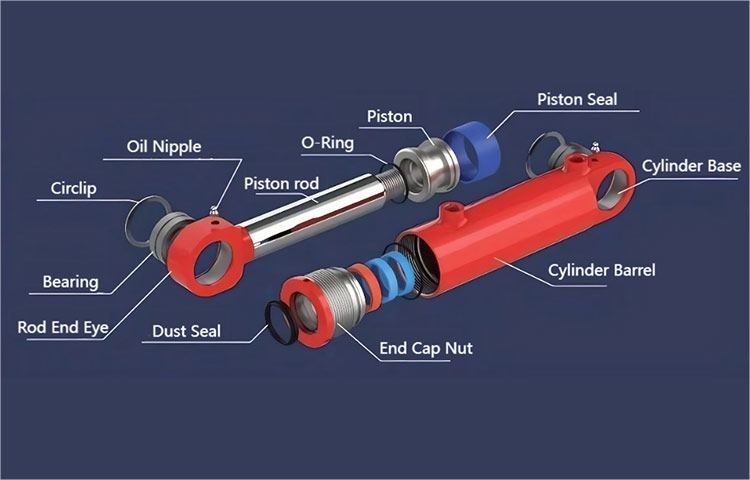

Alt. โครงสร้างกระบอกไฮดรอลิก

2. วงจรทรงกระบอกไฮดรอลิกทั่วไป

ในระบบไฮดรอลิกเมื่อกระบอกไฮดรอลิกขยายไปถึงความยาวที่แน่นอนมันไม่จำเป็นต้องย้ายอีกต่อไปและจำเป็นต้องจัดขึ้นในตำแหน่งที่แน่นอนในช่วงระยะเวลาหนึ่ง ณ จุดนี้วาล์วควบคุมทิศทางหรือล็อคไฮดรอลิกสามารถใช้ในการยึดกระบอกสูบได้ วงจรไฮดรอลิกทั่วไปมีดังนี้:

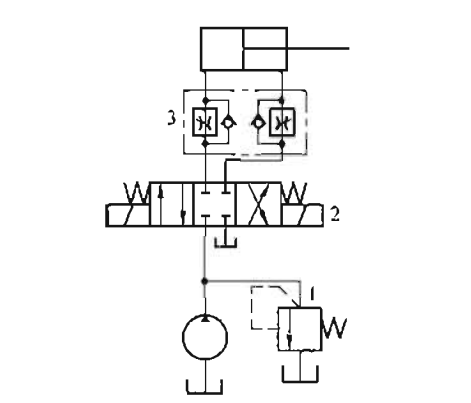

Alt.Hydraulic Cylinder Circuit

3. การวิเคราะห์เหตุผลว่าทำไมกระบอกไฮดรอลิกจึงลงมาโดยอัตโนมัติ

ก้านลูกสูบของกระบอกไฮดรอลิกถอนตัวภายใต้การกระทำของกำลังภายนอก ตามโครงสร้างและหลักการทำงานของกระบอกไฮดรอลิกเราสามารถวิเคราะห์ได้ว่าเหตุผลพื้นฐานสำหรับการถอนตัวของกระบอกไฮดรอลิกคือปริมาณของน้ำมันไฮดรอลิกในห้องที่ไม่มีกระดูกลดลง เหตุผลที่เป็นไปได้สำหรับการลดลงของปริมาตรของน้ำมันไฮดรอลิกในห้อง rodless คือเหตุผลว่าทำไมกระบอกไฮดรอลิกลงมาโดยอัตโนมัติ:

(1) การรั่วไหลภายในของกระบอกไฮดรอลิก น้ำมันในห้องไร้ก้านของกระบอกไฮดรอลิกจะไหลเข้าไปในห้องก้านผ่านซีลลูกสูบ

(2) การรั่วไหลที่ฝาครอบด้านหลังของกระบอกไฮดรอลิก น้ำมันไฮดรอลิกในห้องที่ไม่มีแท่งรั่วไหลออกไปด้านนอกผ่านฝาครอบด้านหลัง นี่คือการรั่วไหลภายนอกและตรวจสอบได้ง่าย

(3) น้ำมันไฮดรอลิกในห้องที่ไม่มีแท่งไหลผ่านท่าเรือน้ำมัน สิ่งนี้สามารถแบ่งออกเป็นหลายสถานการณ์:

a) การรั่วไหลของน้ำมันจากท่อน้ำมันพอร์ตหรือท่อน้ำมันไฮดรอลิก นี่คือการรั่วไหลภายนอกและตรวจสอบได้ง่าย

b) ในวงจรโดยใช้ล็อควาล์วย้อนกลับวาล์วกลับอาจไม่ถูกส่งกลับไปยังตำแหน่งที่เป็นกลางอย่างเต็มที่หรือซีลที่เป็นกลางอาจไม่ดี

c) ในวงจรโดยใช้ล็อคไฮดรอลิกวงแหวนล็อคไฮดรอลิกอาจเสียหายหรือตำแหน่งที่เป็นกลางวาล์วกลับอาจถูกเลือกอย่างไม่เหมาะสม (4) การรั่วไหลของน้ำมันจากถังทรงกระบอกไฮดรอลิกก็ถือว่าเป็นการรั่วไหลภายนอกซึ่งเป็นเรื่องง่ายที่จะสังเกตและความเป็นไปได้โดยทั่วไปจะมีขนาดเล็กมาก

4. โซลูชัน

(1) การรั่วไหลภายในของกระบอกไฮดรอลิกอาจเกิดจากการเสื่อมสภาพของแหวนซีล จำเป็นต้องเปลี่ยนแหวนซีลหรือต้องออกแบบโครงสร้างการซีลใหม่ที่เหมาะสมกว่านี้

(2) สิ่งเดียวกันนี้เป็นจริงสำหรับการรั่วไหลของฝาครอบด้านหลังของกระบอกไฮดรอลิก จำเป็นต้องเปลี่ยนตราประทับหรือโครงสร้างการปิดผนึกที่สมเหตุสมผลยิ่งขึ้นจะต้องได้รับการออกแบบใหม่

(3) เมื่อน้ำมันข้อต่อน้ำมันรั่วไหลตรวจสอบว่าวงแหวนซีลข้อต่อเสียหายหรือไม่ เปลี่ยนซีลหรือแทนที่ข้อต่อ

(4) ในวงจรโดยใช้ล็อควาล์วย้อนกลับศูนย์ซีลกลางไม่ดี โดยทั่วไปมันเกิดจากคราบน้ำมันหรือสิ่งสกปรกอื่น ๆ ที่ทำให้แกนวาล์วไม่เคลื่อนที่เข้าที่หรือสปริงติดหรือหักทำให้มันไม่สามารถกลับไปที่ตำแหน่งกึ่งกลางได้ บุคลากรมืออาชีพจำเป็นต้องซ่อมแซมหรือเปลี่ยนวาล์วย้อนกลับ หากข้อกำหนดการบำรุงรักษาความดันค่อนข้างสูงคุณสามารถพิจารณาเปลี่ยนล็อคไฮดรอลิก

(5) ในวงจรที่ถูกล็อคโดยล็อคไฮดรอลิก ไม่สามารถใช้วาล์วฟังก์ชันกลางที่มีพอร์ต A และ B ปิดได้ เนื่องจากการปิดพอร์ต A และ B อาจทำให้วาล์วทางเดียวควบคุมไฮดรอลิกยังคงเปิดทั้งสองทิศทางและไม่สามารถทำหน้าที่ล็อคได้ นอกจากนี้สปริงล็อคไฮดรอลิกแตกหรือมีสิ่งเจือปนอาจทำให้ล็อคไฮดรอลิกไม่สามารถปิดได้สนิทส่งผลให้เกิดการรั่วไหล

สรุป

กระบอกไฮดรอลิกเป็นตัวกระตุ้นที่สำคัญในระบบไฮดรอลิกและความมั่นคงของพวกเขาเป็นสิ่งจำเป็นสำหรับประสิทธิภาพของระบบ ปัญหาที่พบบ่อยคือการแช่ตัวเองที่ไม่พึงประสงค์ของกระบอกสูบไฮดรอลิกเมื่อถูกล็อคในตำแหน่ง ปัญหานี้เกิดขึ้นเนื่องจากการรั่วไหลภายในหรือภายนอกเช่นความล้มเหลวของซีลในกระบอกสูบการรั่วไหลที่ปลายครอบคลุมหรือน้ำมันไฮดรอลิกที่หลบหนีผ่านพอร์ตน้ำมัน นอกจากนี้การทำงานที่ไม่เหมาะสมของวาล์วควบคุมทิศทางหรือล็อคไฮดรอลิก - เช่นการวางตำแหน่งที่เป็นกลางไม่สมบูรณ์การสึกหรอของซีลหรือการเลือกวาล์วที่ไม่ถูกต้อง - สามารถมีส่วนร่วมในปัญหา การแก้ปัญหารวมถึงการเปลี่ยนซีลที่เสียหายซ่อมแซมหรือเปลี่ยนวาล์วที่ผิดพลาดทำให้มั่นใจได้ว่าการเลือกล็อคไฮดรอลิกที่เหมาะสมและการรักษาความสะอาดของระบบเพื่อป้องกันการปนเปื้อน การจัดการกับปัจจัยเหล่านี้ช่วยให้มั่นใจได้ว่าการทำงานของกระบอกไฮดรอลิกที่เชื่อถือได้และป้องกันการเคลื่อนไหวที่ไม่ได้ตั้งใจ
