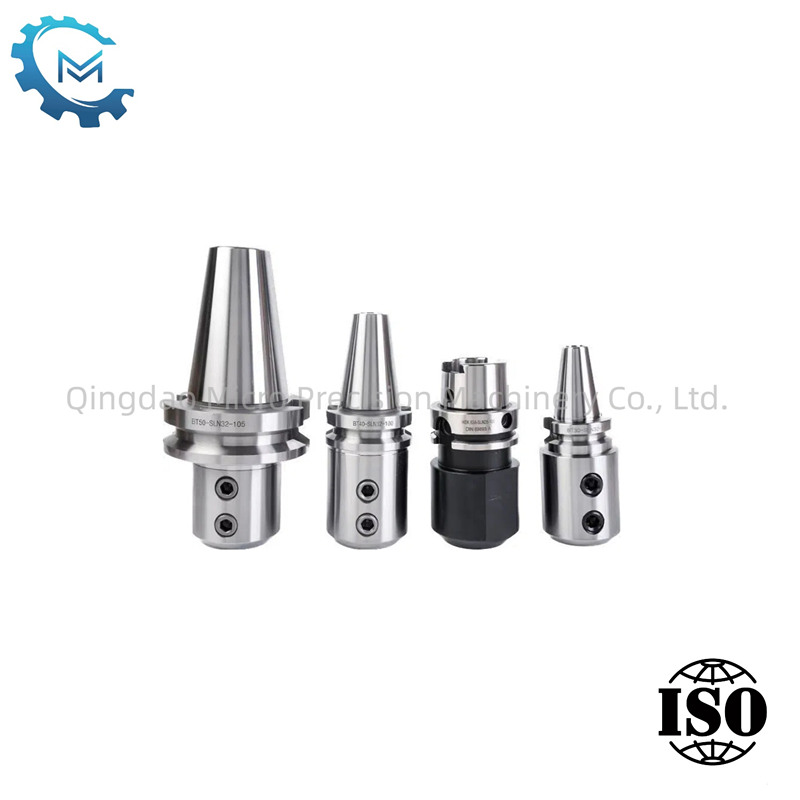

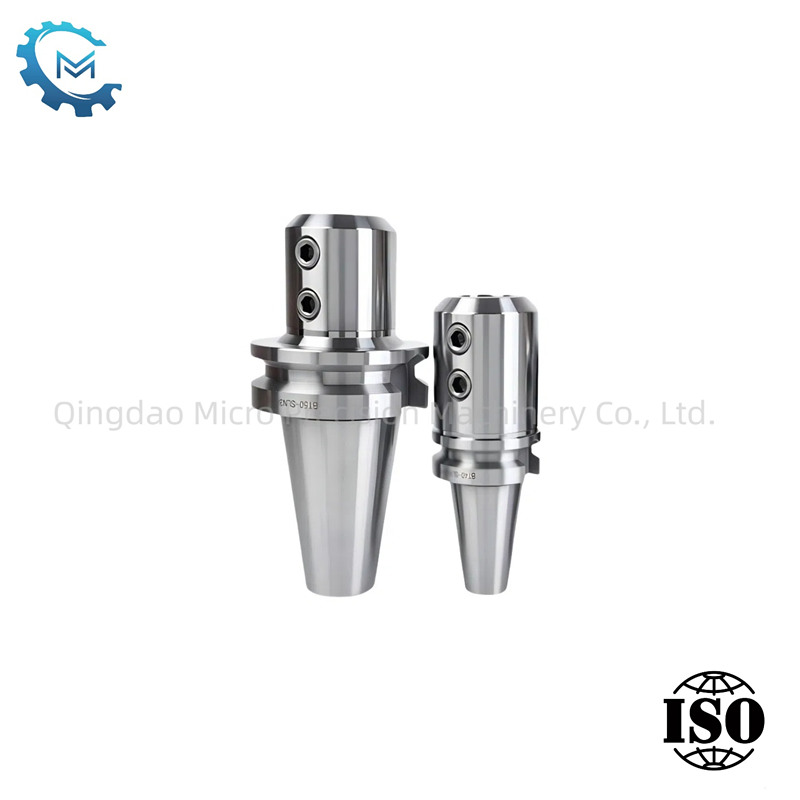

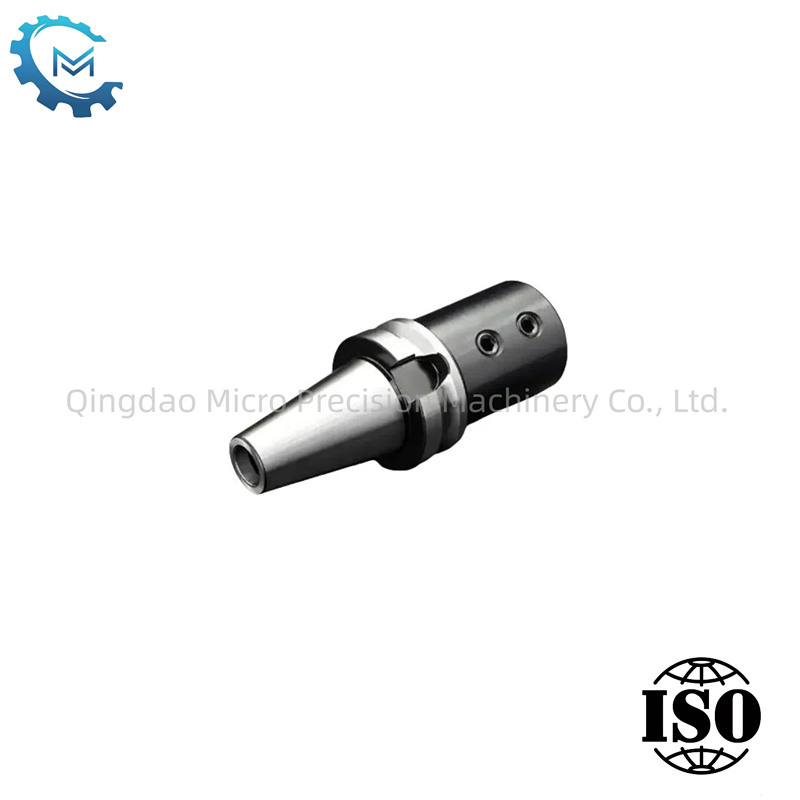

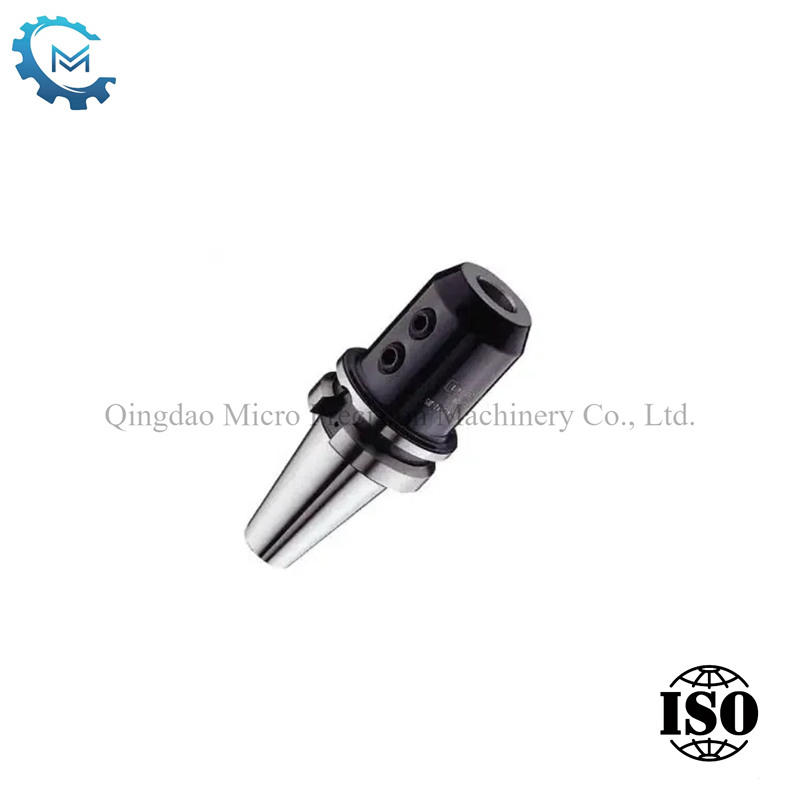

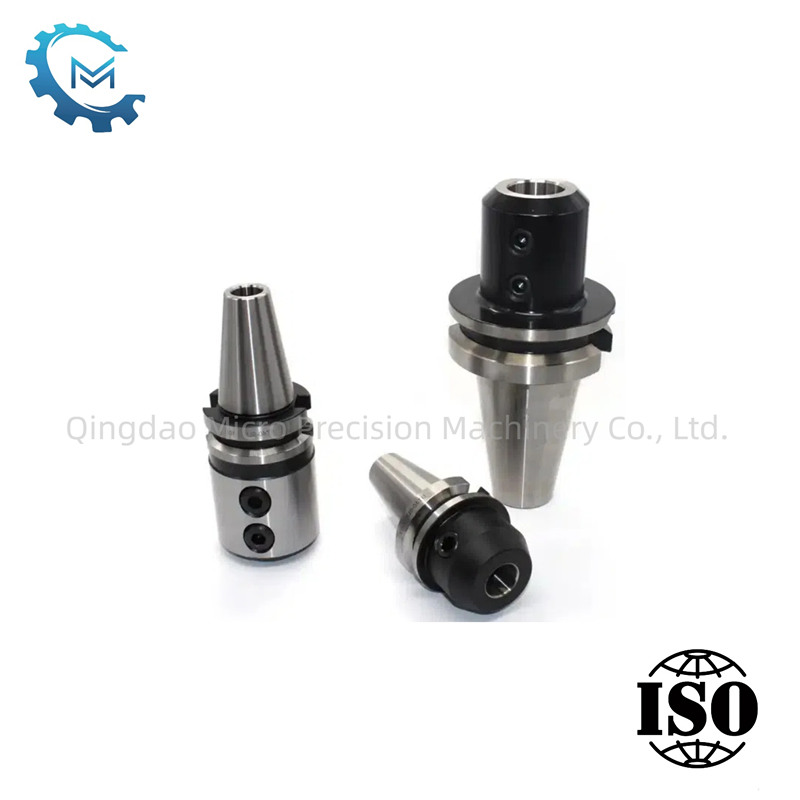

ตัวยึดเครื่องมือล็อคด้านข้าง

ตัวยึดเครื่องมือล็อคด้านข้างเป็นตัวยึดเครื่องมือตัดประเภททั่วไปที่ใช้กันอย่างแพร่หลายในเครื่องซีเอ็นซีต่างๆ มันถูกล็อคโดยสกรูยึดด้านข้างง่ายต่อการถอดและประกอบด้วยความแม่นยำสูงและกำลังยึด เหมาะสำหรับกระบวนการตัดหนัก มันเรียกอีกอย่างว่าผู้ถือมิลล์ปลายหรืออะแดปเตอร์ ผู้ถือเครื่องมือสามารถปรับแต่งตามขนาดที่แตกต่างกันตามข้อกำหนดของลูกค้า

ส่งคำถาม

รายละเอียดสินค้า

ตัวยึดเครื่องมือล็อคด้านข้างยึดเครื่องมือตัดโดยการขันสกรูด้านข้างให้แน่นการยึดเครื่องมือที่ได้รับการยึดติดมันเรียกอีกอย่างว่าผู้ถือมิลล์ปลายหรืออะแดปเตอร์ ส่วนใหญ่จะใช้สำหรับการตัดเฉือนของเครื่องมือที่มีกรงเล็บแบบแบนเช่นการฝึกซ้อมและการกัด ผู้ถือเครื่องมือนี้เหมาะสำหรับแอปพลิเคชันที่ต้องใช้กระบวนการกัดที่มีความเร็วสูงและมีความแม่นยำสูง

พารามิเตอร์ผลิตภัณฑ์:

สั่งซื้อ No.Din69871.a × D-l1	L	D	D1	L2	L3	wt （kg）
สั่งซื้อ No.Din69871.a × D-l1	L	D	D1	L2	L3	wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

รับใบเสนอราคาตอนนี้

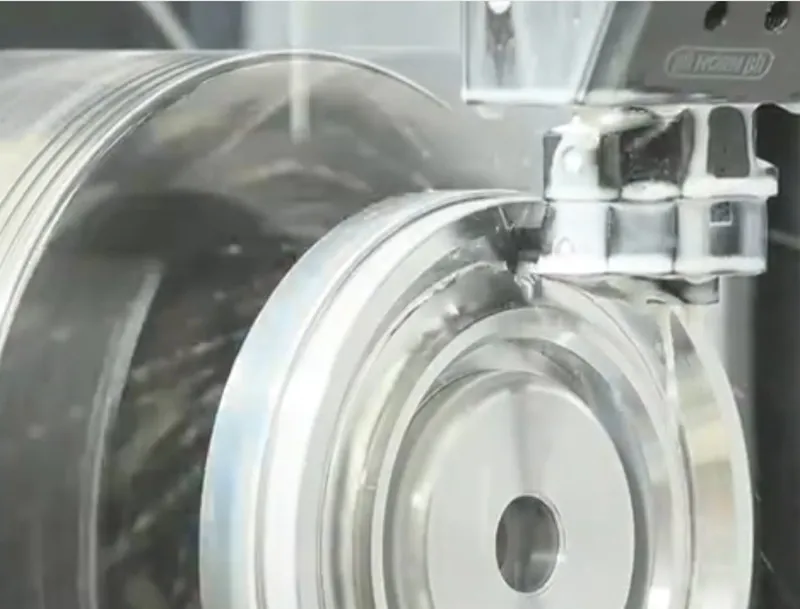

กระบวนการผลิตสำหรับตัวยึดเครื่องมือล็อคด้านข้าง:

ก้านเรียวด้านหน้าและรูด้านในด้านหลังของตัวยึดเครื่องมือจะถูกตัดเฉือนเพื่อให้แน่ใจว่ามีความแม่นยำในมิติและความขรุขระของพื้นผิวตรงตามข้อกำหนดหลุมรูเกลียวส่วนปลายของตัวยึดเครื่องมือนั้นมีการกลึง
