ซีลกันน้ำมัน RS Series

ซีลน้ำมัน RS series หรือที่เรียกว่าแหวนซีลทางเดียวของก้านลูกสูบ ประกอบด้วยแหวน polytetrafluoroethylene PTFE ที่ป้องกันการสึกหรอและแหวนซีลยางชนิด O แหวนชนิด O ให้ความยืดหยุ่นเพื่อชดเชยการสึกหรอของแหวนขั้นบันได PTFE และมีผลการซีลทางเดียวเท่านั้น

ส่งคำถาม

รายละเอียดสินค้า

ซีลแบบออกฤทธิ์เดี่ยวสำหรับก้านลูกสูบในกระบอกไฮดรอลิกเป็นส่วนประกอบที่สำคัญ ซีลเหล่านี้ได้รับการออกแบบมาเพื่อป้องกันการรั่วไหลของของไหลในทิศทางเดียว พวกมันทำงานโดยการสร้างสิ่งกีดขวางที่แน่นหนาระหว่างก้านลูกสูบและตัวเรือนกระบอกสูบ

การติดตั้งและบำรุงรักษาซีลเหล่านี้อย่างเหมาะสมถือเป็นสิ่งสำคัญ การตรวจสอบการสึกหรอและความเสียหายเป็นประจำช่วยให้มั่นใจได้ว่ากระบอกไฮดรอลิกทำงานได้อย่างราบรื่นและไม่มีการสูญเสียของเหลว เมื่อทำงานอย่างถูกต้อง ซีลก้านลูกสูบแบบออกฤทธิ์เดี่ยวจะส่งผลต่อประสิทธิภาพโดยรวมและความน่าเชื่อถือของอุปกรณ์ไฮดรอลิก

พารามิเตอร์ผลิตภัณฑ์:

ลักษณะพื้นผิวร่อง:

เสร็จ	Rtmax (อืม)	รา (อืม)
พื้นผิวเลื่อน	≤2.5	0.05 - 0.3
GrooveBottom	≤6.3	≤1.6
GrooveSide	≤15	≤3

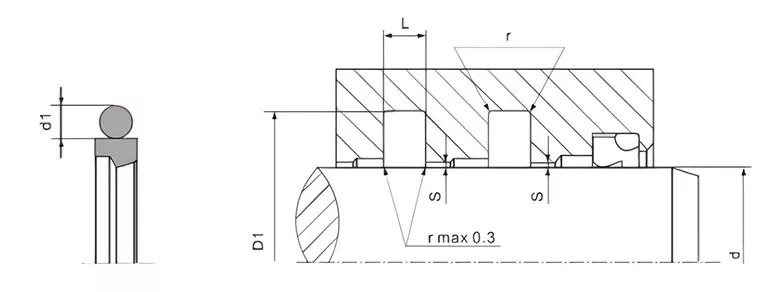

เส้นผ่านศูนย์กลางเพลา	เส้นผ่านศูนย์กลางด้านล่าง	ความกว้าง	มุมโค้งมน	สแม็กซ์*			โอริง
ดีเอฟ8/เอช9	D1 H9	ล+0.2	r	10เมกะปาสคาล	20เมกะปาสคาล	40Mpa	ง1
3-7.9	ดี+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	ดี+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	ดี+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	ดี+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	ดี+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	ดี+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	ดี+27.3	9.5	2.5	0.70	0.50	0.30	8.40
>1,000	ดี+38.0	13.8	3.0	1.00	0.70	0.60	12.00
