ประเภทและลักษณะของผู้ถือเครื่องมือเครื่องซีเอ็นซี？

การแนะนำ

ในด้านการตัดเฉือนที่แม่นยำของเครื่องมือเครื่องซีเอ็นซีตัวยึดเครื่องมือเป็นส่วนประกอบสำคัญที่เชื่อมต่อเครื่องมือและเครื่องมือเครื่องจักร ในฐานะ บริษัท ที่เชี่ยวชาญในการตัดเฉือนซีเอ็นซีเราตระหนักดีว่าผู้ถือเครื่องมือประเภทต่าง ๆ มีผลกระทบอย่างลึกซึ้งต่อประสิทธิภาพการตัดเฉือนความแม่นยำและคุณภาพ ให้ฉันแนะนำคุณเกี่ยวกับประเภททั่วไปของผู้ถือเครื่องมือเครื่องจักร CNCและรายละเอียดที่เป็นเอกลักษณ์ของพวกเขาในรายละเอียด

ผู้ถือเครื่องมือมักจะแบ่งออกเป็นสองประเภทตามเรียวของหลุมเครื่องมือของแกนกลางเครื่องตัดเฉือนแกนกลาง

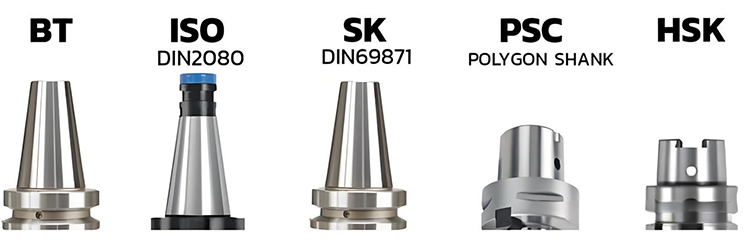

1. ผู้ถือเครื่องมือสากลที่มีแกนเทป 7:24

ผู้ถือเครื่องมือเรียว 7:24 ใช้พื้นผิวเรียวแยกต่างหากสำหรับการวางตำแหน่งและที่จับเรียวยาว พื้นผิวเรียวพร้อมกันทำหน้าที่สองฟังก์ชั่น: การวางตำแหน่งผู้ถือเครื่องมือเมื่อเทียบกับแกนหมุนและการส่งแรงบิดผ่านแรงกระชับ

ผู้ถือเครื่องมือสากลที่มีเรียว 7: 24 มักจะเป็นมาตรฐานและข้อกำหนดห้าประการ:

(1) มาตรฐานสากล IS0 7388-1 (ย่อเป็น IV หรือ IT)

คุณสมบัติ:

สามารถติดตั้งได้หลากหลายบน DIN 69871 และ ANSI/ASME Spindle Taper Machine Machine

(2) DIN มาตรฐานเยอรมัน 69871, GB10944 มาตรฐานจีน

(ย่อเป็น JT, SK, DIN, DAT หรือ DV)

คุณสมบัติ:

ขนาดการติดตั้งนั้นเหมือนกับของผู้ถือเครื่องมือ ISO 7388-1 แต่ค่า D4 นั้นใหญ่กว่าซึ่งอาจทำให้เกิดสัญญาณรบกวนการติดตั้ง

(3) American Standard ANSI B5.50

คุณสมบัติ:

มันขาดลิ่มและไม่สามารถติดตั้งได้ใน DIN 69871 และเครื่องมือเครื่อง ISO 7388-1 แต่สามารถติดตั้งสองหลังได้

(4) ญี่ปุ่นมาตรฐาน JIS B6339, (MAS BT เรียกว่า BT)

คุณสมบัติ:

BT Toolholder Taper นั้นสั้นกว่าผู้ถือเครื่องมือสามคนก่อนหน้านี้และขนาดการติดตั้งนั้นแตกต่างกันดังนั้นจึงไม่สามารถเปลี่ยนได้ โครงสร้างสมมาตรทำให้มีความเสถียรมากขึ้นด้วยความเร็วสูงกว่าผู้ถือเครื่องมืออีกสามคน

(5) DIN มาตรฐานเยอรมัน 2080 (ย่อเป็น NT หรือ ST)

วิธีการตึงเครียด: ตัวยึดเครื่องมือประเภท NT นั้นแน่นด้วยแท่งดึงบนเครื่องมือเครื่องจักรแบบดั้งเดิมหรือที่รู้จักกันในชื่อ ST ในประเทศจีน

2. ตัวยึดเครื่องมือที่มีแกนหมุนแกน 1:10

(1) ผู้ถือเครื่องมือ HSK

ผู้ถือเครื่องมือสูญญากาศ HSK สามารถปรับปรุงความแข็งแกร่งและความเสถียรของระบบและความแม่นยำของผลิตภัณฑ์ในระหว่างการตัดเฉือนความเร็วสูงและลดเวลาในการเปลี่ยนเครื่องมือให้สั้นลงมีบทบาทสำคัญในการตัดเฉือนความเร็วสูง

ผู้ถือเครื่องมือ HSK มีอยู่ในข้อกำหนดต่าง ๆ เช่น A, B, C, D, E และ F. ในหมู่พวกเขา A, E และ F มักใช้ในศูนย์เครื่องจักร (เปลี่ยนเครื่องมืออัตโนมัติ)

คุณสมบัติ: มันมีเรียว 1:10 และใช้การออกแบบการติดต่อสองด้าน (เช่นเรียวและใบหน้าสิ้นสุดอยู่ในเวลาเดียวกัน) ให้ความแข็งแกร่งและความแม่นยำสูงขึ้นโดยเฉพาะอย่างยิ่งเหมาะสำหรับสภาพแวดล้อมการตัดความเร็วสูง

(2) PSC Taper Shank (ISO26623)

ใช้การออกแบบเรียวสั้น (โดยปกติ 1:10 เรียว) แต่เชื่อมต่อกับแกนหมุนผ่านการสัมผัสพื้นผิวเรียวเท่านั้น บางรุ่นอาจรวมการสัมผัสใบหน้าสิ้นสุดเพื่อปรับปรุงความแข็งแกร่ง

เป้าหมายการออกแบบคือการลดการเปลี่ยนแปลงในการกวาดล้างพื้นผิวเรียวที่เกิดจากแรงแบบแรงเหวี่ยงในระหว่างการหมุนความเร็วสูง แต่วิธีการวางตำแหน่งนั้นง่ายกว่า HSK และส่วนใหญ่อาศัยแรงเสียดทานของพื้นผิวเรียว

บทสรุป

ในฐานะผู้ผลิตผู้ถือเครื่องมือเครื่องจักร CNCเรามักจะมุ่งมั่นที่จะให้ผู้ใช้กับผลิตภัณฑ์จัดการเครื่องมือที่มีคุณภาพสูงและมีประสิทธิภาพสูง ดังนั้นเราจึงยังคงเพิ่มประสิทธิภาพการออกแบบผลิตภัณฑ์และปรับปรุงหมวดหมู่ผลิตภัณฑ์เพื่อให้แน่ใจว่าการจัดการเครื่องมือแต่ละอย่างสามารถทำงานได้ดีที่สุดในการตัดเฉือน CNC ช่วยให้ผู้ใช้บรรลุเป้าหมายการตัดเฉือนที่มีประสิทธิภาพและแม่นยำ
