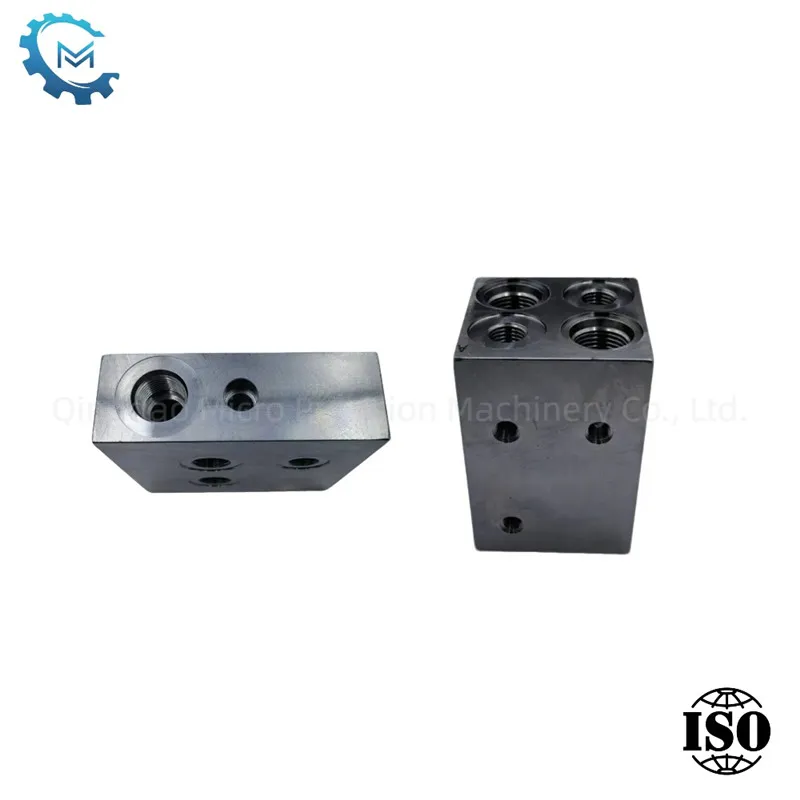

หลักการออกแบบของบล็อกวาล์วคืออะไร?

การออกแบบของบล็อกวาล์วไฮดรอลิกเป็นงานที่ซับซ้อนและละเอียดอ่อนซึ่งต้องพิจารณาอย่างครอบคลุมเกี่ยวกับข้อกำหนดการทำงานของระบบเค้าโครงโครงสร้างเทคโนโลยีการประมวลผลและด้านอื่น ๆ ต่อไปนี้เป็นหลักการหลักที่ต้องปฏิบัติตามในการออกแบบบล็อกวาล์วไฮดรอลิกที่สรุปโดยบริษัท Qingdao Micro Precision Machinery, Ltd.ขึ้นอยู่กับประสบการณ์หลายปี

1. การรวมระบบและการจับคู่ฟังก์ชั่น

หลักการแรกของการออกแบบบล็อกวาล์วคือวงจรน้ำมันต้องปฏิบัติตามข้อกำหนดของแผนผังแผนผังระบบไฮดรอลิกอย่างเคร่งครัด ก่อนที่จะออกแบบเราจะชี้แจงว่าวงจรน้ำมันใดสามารถรวมเข้าด้วยกันเพื่อให้เกิดการทำให้ระบบง่ายขึ้นและกะทัดรัด ในเวลาเดียวกันจำนวนส่วนประกอบที่มีอยู่ในบล็อกวาล์วควรอยู่ในระดับปานกลางเพื่อหลีกเลี่ยงปริมาณมากเกินไปของบล็อกวาล์วเนื่องจากส่วนประกอบมากเกินไป

2. เค้าโครงส่วนประกอบและการติดตั้ง

เราให้ความสนใจกับรายละเอียดเค้าโครงและการติดตั้งของส่วนประกอบไฮดรอลิก ระยะห่างขั้นต่ำระหว่างส่วนประกอบควรเกิน 5 มม. เพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกัน ในเวลาเดียวกันส่วนประกอบต่าง ๆ เช่นวาล์วนำร่องของวาล์วย้อนกลับวาล์วความดันและมาตรวัดความดันสามารถขยายได้อย่างเหมาะสมนอกระนาบการติดตั้งของบล็อกวาล์วเพื่อลดปริมาตรโดยรวม นอกจากนี้ควรติดตั้งแกนวาล์วในทิศทางแนวนอนเสมอเพื่อหลีกเลี่ยงการส่งผลกระทบต่อความไวและประสิทธิภาพการทำงานเนื่องจากน้ำหนักของตัวเอง

3. การออกแบบช่องและการเพิ่มประสิทธิภาพของเหลว

การออกแบบช่องสัญญาณของบล็อกวาล์วเป็นสิ่งสำคัญ การออกแบบช่องสัญญาณควรง่ายที่สุดเท่าที่จะทำได้หลีกเลี่ยงรูลึกและรูเอียงเพื่อลดความยากลำบากในการประมวลผลและการสูญเสียการต้านทานการไหล เราขอแนะนำอัตราการไหลไปป์ไลน์ที่ใช้งานได้ 8 ม./วินาทีและอัตราการไหลของท่อส่งคืน 4m/s นอกจากนี้โครงสร้างของรูที่ตัดกันควรใช้โครงสร้างรูปตัว T และหลีกเลี่ยงโครงสร้างรูปทรงข้ามเพื่ออำนวยความสะดวกในการ deburring และป้องกันการสะสมของสารปนเปื้อน

4. ความแข็งแกร่งและความน่าเชื่อถือ

ความแข็งแกร่งและความน่าเชื่อถือของบล็อกวาล์วเป็นแกนหลักของการออกแบบ ความหนาของผนังขั้นต่ำระหว่างรูตาบอดจะต้องตรวจสอบอย่างเคร่งครัดเพื่อให้แน่ใจว่าพวกเขาจะไม่แตกเนื่องจากความเข้มข้นของความเครียดภายใต้แรงดันสูง สำหรับบล็อกวาล์วเหล็กหล่อระยะห่างระหว่างผนังของสองรูที่อยู่ติดกันควรไม่น้อยกว่า 5 มม. สำหรับบล็อกวาล์วเหล็กปลอมระยะห่างของรูควรมีไม่น้อยกว่า 3 มม. นอกจากนี้ควรให้ความสนใจเป็นพิเศษในการออกแบบรูสกรูยึดเพื่อไม่ให้ชนกับช่องน้ำมันเพื่อหลีกเลี่ยงการรั่วไหลหรือบล็อกความล้มเหลวเนื่องจากความหนาของผนังเล็กเกินไป

บทสรุป

ที่บริษัท Qingdao Micro Precision Machinery, Ltd.เรามุ่งมั่นที่จะให้ลูกค้าได้รับผลิตภัณฑ์บล็อกวาล์วไฮดรอลิกวาล์วที่มีประสิทธิภาพสูงและมีความน่าเชื่อถือสูงผ่านหลักการออกแบบทางวิทยาศาสตร์และการควบคุมคุณภาพอย่างเข้มงวด เราเชื่อว่าการพิจารณาอย่างเต็มที่ทุกรายละเอียดในขั้นตอนการออกแบบเราสามารถบรรลุการทำงานที่มีประสิทธิภาพและความมั่นคงในระยะยาวของระบบในการใช้งานจริง
