วิธีเลือกบล็อกวาล์ว?

ที่บล็อกวาล์วเป็นองค์ประกอบสำคัญในระบบไฮดรอลิกและระบบควบคุมของเหลวในอุตสาหกรรม ความถูกต้องของการเลือกนั้นเกี่ยวข้องโดยตรงกับประสิทธิภาพความน่าเชื่อถือและเศรษฐกิจของระบบ เพื่อปรับปรุงประสิทธิภาพการทำงานและลดค่าใช้จ่ายเราควรเรียนรู้วิธีเลือกบล็อกวาล์วอย่างถูกต้อง

1. ชี้แจงวัตถุประสงค์ของบล็อกวาล์วในอุปกรณ์หรืออุปกรณ์

กำหนดสภาพการทำงานของบล็อกวาล์วคุณสมบัติของสื่อที่ใช้งานได้ความดันการทำงานอุณหภูมิการทำงานและวิธีการทำงานและการควบคุม ก่อนที่จะเลือกบล็อกวาล์วเราต้องเข้าใจข้อกำหนดแอปพลิเคชันของเราก่อน ช่วงอุณหภูมิและความดันของของเหลวคืออะไร? อัตราการไหลมีขนาดใหญ่แค่ไหน? นี่คือสิ่งที่เราต้องพิจารณา

2. เลือกประเภทบล็อกวาล์วที่เหมาะสม

ตามข้อกำหนดของระบบให้เลือกประเภทบล็อกวาล์วด้านขวาเช่นบล็อกวาล์วหัวเดี่ยวบล็อกวาล์วสองหัวหรือบล็อกวาล์วหลายหัว ประเภทบล็อกวาล์วที่ใช้กันทั่วไปในระบบไฮดรอลิกรวมถึงบล็อกวาล์วสองทาง, บล็อกวาล์วแบบรวม ฯลฯ

3. การออกแบบและการเพิ่มประสิทธิภาพเชิงโครงสร้าง

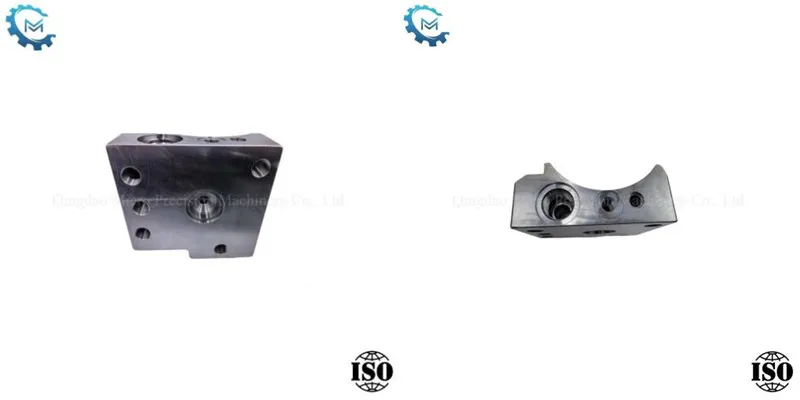

ลักษณะและขนาด:บล็อกวาล์วโดยทั่วไปแล้วเป็นรูปสี่เหลี่ยมผืนผ้าเฮกเฮดตรอนและยังสามารถเป็นวงกลมเมื่อพิจารณาถึงข้อ จำกัด พื้นที่การติดตั้ง

การออกแบบช่องสัญญาณ: เส้นผ่านศูนย์กลางของช่องหลักควรถูกกำหนดตามอัตราการไหลและความเร็วการไหล ความเร็วการไหลของช่องความดันจะต้องไม่เกิน 8m/s และความเร็วการไหลของช่องน้ำมันคืนจะต้องไม่เกิน 4m/s

การประมวลผลและการเชื่อมต่อ: เพื่อลดการสูญเสียความต้านทานการไหลช่องทางหลักสามารถนำการออกแบบบางส่วนผ่านหลุม; ควรหลีกเลี่ยงช่องทางที่ซับซ้อนมากที่สุดเท่าที่จะทำได้เพื่อลดความซับซ้อนของการประมวลผล

ควรพิจารณาประเภทของอินเตอร์เฟสและขนาดของบล็อกวาล์วและควรตรงกับอินเทอร์เฟซของท่อน้ำมันปั๊มน้ำมันแอคทูเอเตอร์ ฯลฯ ที่เชื่อมต่อกับมัน ตัวอย่างเช่นมีข้อกำหนดมากมายของอินเทอร์เฟซเกลียวทั่วไปและการเชื่อมต่อควรจะแน่นเพื่อป้องกันการรั่วไหล

4. พิจารณาการเลือกวัสดุ

การเลือกวัสดุของบล็อกวาล์วขึ้นอยู่กับคุณสมบัติของของเหลวและเงื่อนไขของสภาพแวดล้อมการทำงาน วัสดุทั่วไป ได้แก่ เหล็กหล่อ, สแตนเลส, พลาสติก ฯลฯ ตรวจสอบให้แน่ใจว่าวัสดุที่เลือกนั้นทนต่อการกัดกร่อน, ทนอุณหภูมิสูงและทนต่อการสึกหรอเพื่อให้แน่ใจว่าความน่าเชื่อถือของบล็อกวาล์วในการใช้งานระยะยาว

5. วิธีการติดตั้ง

การติดตั้งประเภทแผ่นการติดตั้งสแต็ก ฯลฯ หากอุปกรณ์ จำกัด พื้นที่อาจเหมาะสำหรับบล็อกวาล์วติดตั้งซ้อนขนาดกะทัดรัด

6. ข้อกำหนดการทำงาน

ไม่ว่าจะเป็นระบบที่ใช้สำหรับฟังก์ชั่นที่แตกต่างกันเช่นการควบคุมทิศทางการควบคุมความดันหรือการควบคุมการไหลจำเป็นต้องเลือกบล็อกวาล์วที่มีฟังก์ชั่นที่สอดคล้องกัน
